Jak działa klucz dynamometryczny?

Wiedząc, jak działa klucz dynamometryczny, możesz bez obaw dokręcać nawet delikatne śruby i inne elementy mocujące w samochodzie i nie tylko. To nieocenione narzędzie pracy mechanika samochodowego, a także w przydomowym warsztacie podczas rutynowych napraw motocykla lub roweru. Wyjaśniamy, jak używać klucza dynamometrycznego i kiedy się on przydaje.

Czego dowiesz się z tego artykułu:

• Do czego służy klucz dynamometryczny?
• Dlaczego odpowiednia siła dokręcenia śruby jest ważna?
• Jak wybierać klucz dynamometryczny i czy zawsze potrzebujesz klucza elektronicznego?
• Jak dopasować parametry klucza do wymiaru śrub i nakrętek?
• W jakim celu kalibruje się klucz dynamometryczny?

Co to jest klucz dynamometryczny?

Klucz dynamometryczny to narzędzie służące do dokręcania śrub oraz nakrętek z określoną siłą (tzw. momentem siły). Dzięki możliwości precyzyjnego dopasowania momentu użytkownik może dokręcać element zgodnie ze specyfikacją producenta i bez ryzyka uszkodzenia połączenia.

Korzystanie z klucza dynamometrycznego jest wskazane wszędzie tam, gdzie w połączeniu śrubowym występują elementy z miękkiego aluminium lub innych, podobnych metali lub też elementy te łączą się z elementami twardymi, np. stalowymi.

Klucze dynamometryczne stosuje się przede wszystkim w motoryzacji, gdzie wymagana jest wysoka dokładność podczas pracy z delikatnymi elementami silnika. Użycie zbyt dużej siły może łatwo doprowadzić do uszkodzenia elementu, zaś w skrajnych przypadkach, nawet całego bloku silnika. Z kolei za mocne dokręcenie śrub kół spowoduje, że dojdzie do ich zapieczenia i późniejsze poluzowanie elementu mocującego będzie znacznie trudniejsze.

Klucz dynamometryczny — zastosowanie w praktyce

Klucz dynamometryczny przydaje się w wielu sytuacjach. Można go wykorzystać m.in. do:

• dokręcania kół,

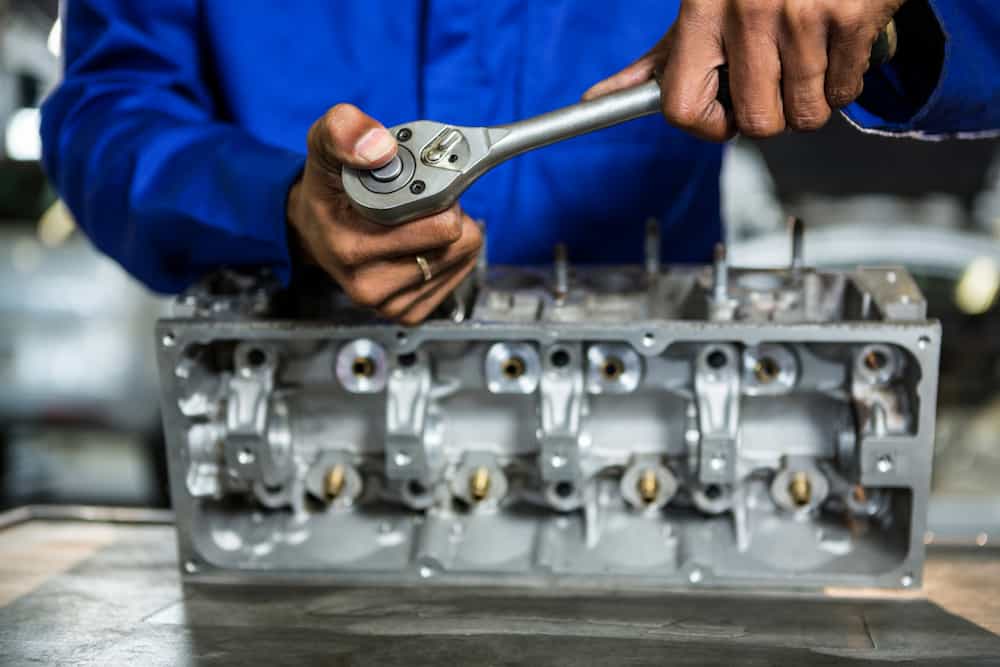

• regulacji głowic silnika,
• montażu drobnych elementów silnika, jak świece zapłonowe,
• dokręcania śrub w rowerze lub motocyklu.

Aby klucz dynamometryczny był sprawny, należy go regularnie kalibrować w serwisie. Dzięki temu użytkownik zyskuje pewność, że wybierane wartości rzeczywiście są prawidłowe. Każdy klucz stopniowo będzie się rozkalibrowywał w wyniku użytkowania. Może do tego prowadzić także odkręcanie śrub (zasadniczo kluczem dynamometrycznym powinno się dokręcać, a nie odkręcać śruby). Do odkręcania śrub lepiej sięgnąć po klucz udarowy, np. model DeWALT DCF900 P2T. Kiedy wystarczająca będzie mniejsza moc, dobrze sprawdzą się też zakrętarki udarowe, jak DeWALT DCF860 E2T.

Niewielkie klucze dynamometryczne rowerowe spokojnie zmieścisz w sakwie. Te większe raczej trzeba trzymać w warsztacie.

Jak działa klucz dynamometryczny?

Działanie klucza dynamometrycznego wykorzystuje zasady fizyki, a dokładniej prawo Hooke’a. Zakłada ono, że dane ciało odkształca się w wyniku działającej na nie siły w stopniu, który jest wprost proporcjonalny do tej siły. W przypadku typowego klucza dynamometrycznego bez elementów elektronicznych kluczowymi elementami jest sprężyna oraz zapadka. Poprzez obracanie pokrętła użytkownik reguluje maksymalny naciąg sprężyny znajdującej się wewnątrz mechanizmu. Dokręcając śrubę, powodujesz naciąganie się sprężyny z każdym obrotem, aż do zadanego momentu. Po jego osiągnięciu zapadka blokuje dalszy obrót klucza, a klucz wydaje charakterystyczne kliknięcie. To znak, że pora zakończyć dokręcanie.

Producenci wskazują właściwy moment dokręcenia dla swoich wyrobów w zależności od rozmiaru śrub oraz materiału, z jakiego zostały one wykonane. Momenty dokręcania są wyrażane w niutonometrach (Nm). Stosowne parametry znajdziesz w tabelach publikowanych najczęściej na stronie producenta albo w instrukcji do danego urządzenia lub elementu.

Rodzaje kluczy dynamometrycznych. Który klucz dynamometryczny wybrać?

Klucze dynamometryczne występują w kilku różnych odsłonach. Od najbardziej klasycznych, bazujących na mechanice po modele z zaawansowanym układem elektronicznym.

Klucz dynamometryczny wskazówkowy

Najprostszy typ klucza, posiadający skalę z podziałkę powyżej rączki. Podczas dokręcania, kiedy śruba stawia opór, wskazówka wyskalowana w niutonometrach wychyla się, wskazują na skali siłę, z jaką dokręcany jest element. Dzięki temu użytkownik można na bieżąco dobrać odpowiednią siłę dokręcania. Nieco bardziej zaawansowane modele są wyposażone w zapadkę blokującą dalszy ruch klucza.

Klucz dynamometryczny mechaniczny

Najpopularniejszy typ klucza dynamometrycznego, który najczęściej można spotkać w warsztatach samochodowych. Zakres niutonometrów to zwykle między 20 a 200 Nm, więc jest to narzędzie uniwersalne. Mechanizm pomiarowy jest wbudowany w rączkę i po osiągnięciu określonego oporu wydaje kliknięcie (stąd też takie modele nazywa się clickerami lub kluczami klikanymi). Wbudowana sprężyna rozciąga się, a po osiągnięciu zadanej wartości Nm zostaje zablokowana.

Klucz dynamometryczny łamany

W tym przypadku w obudowie narzędzia znajduje się specjalny zawias. Po osiągnięciu ustawionego momentu obrotowego klucz ulega „złamaniu” o około 20 stopniu. To znak, że moment został osiągnięty i trzeba zakończyć pracę. Podobnie jak w przypadku kluczy mechanicznych znajduje się tutaj blokada.

Klucz dynamometryczny elektroniczny

Modele z wbudowanym komputerem są najbardziej zaawansowanym technologicznie rozwiązaniem, które cieszy się popularnością ze względu na łatwą obsługę. Na rynku znajdziesz modele z dokładnością od 4% do nawet 0,5%, co czyni je jednocześnie wyjątkowo dokładnym narzędziem. Wyposażone w ekran LCD zapewniają czytelność ustawień. Po osiągnięciu momentu siły emitują sygnał dźwiękowy. Wybrane modele mogą posiadać dodatkowe opcje zwiększające funkcjonalność, jak pamięć wewnętrzna.

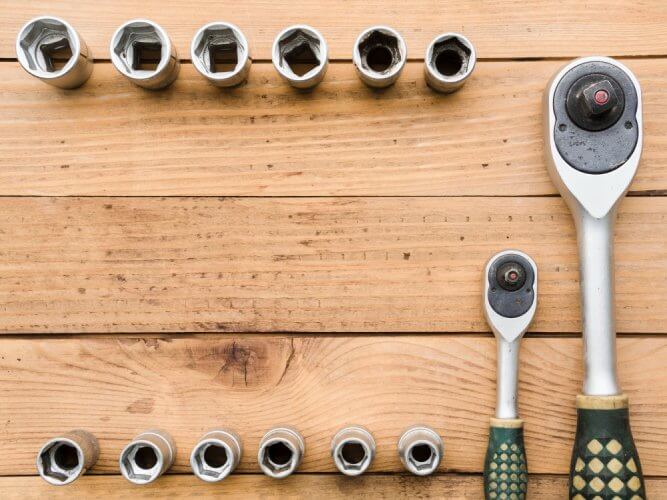

Wśród różnych rodzajów kluczy dokręcających dynamometrycznych spotyka się także całe zestawy składające się z rączki wyposażonej w mechanizm regulacyjny oraz całego kompletu końcówek — kluczy bocznych płaskich i otwartych. To dobre rozwiązanie dla fachowców, którzy pracują z wieloma różnymi mechanizmami i często potrzebują dostać się w trudno dostępne miejsca.

Wybierając klucz dynamometryczny, kieruj się przede wszystkim jego dokładnością, ponieważ to ona ma decydujący wpływ na rezultat pracy. Technologia wykonania jest mniej istotna, choć z pewnością modele zautomatyzowane będą łatwiejsze w obsłudze.

Jak ustawić klucz dynamometryczny?

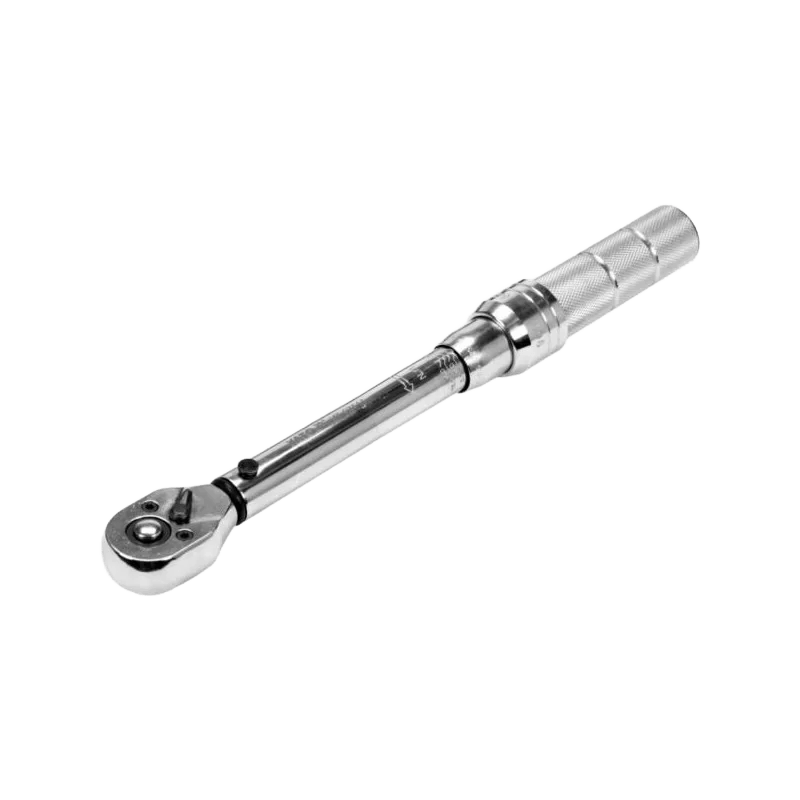

W zależności od rodzaju i modelu klucza dynamometrycznego jego regulacja będzie wyglądała nieco inaczej. Obsługa tego urządzenie nie jest jednak przesadnie skomplikowana, wymaga jednak cierpliwości. W przypadku najprostszych wersji kluczy dynamometrycznych (np. modela klucza dynamometrycznego YATO) wygląda to następująco:

1. Klucz należy trzymać w ręku ze skalą momentu obrotowego skierowaną w stronę użytkownika,
2. Moment obrotowy ustawia się poprzez przekręcanie obrotowej skali znajdującej się w rączce. Każdy klucz ma skalę wyrażoną w niutonometrach,
3. Po ustawienia pokrętła klucz jest gotowy do użycia,
4. Na zabierak klucza należy nałożyć odpowiednią nasadkę, a tę umieścić na elemencie, który ma zostać dokręcony. Rozmiar zabieraka może wynosić od ¼’’, ⅜’’, ½’’ lub ¾’’,
5. Za klucz należy ciągnąć do chwili usłyszenia (lub wyczucia) kliknięcia,
6. Po zakończeniu pracy klucz powinien zostać wyregulowany tak, aby pokrętło znajdowało się na najniższym możliwym ustawieniu momentu obrotowego. W przypadku niewielkich klucz będzie to wartość poniżej 2 Nm.

Pamiętaj, że klucz służy do precyzyjnego dokręcania śrub, dlatego powinien być odpowiednio traktowany. Należy go regularnie serwisować, ale także czyścić przy użyciu suchej i czystej szmatki. Pamiętaj, aby do tego celu nie korzystać z płynów czyszczących lub odtłuszczających. W przypadku ciężkiego zabrudzenia lepiej jest oddać urządzenie do naprawy profesjonalistom, niż próbować tego na własną rękę.

Jak wybrać odpowiedni moment obrotowy klucza?

W sklepach znajdziesz klucze dynamometryczne o zróżnicowanym momencie siły. Pamiętaj, aby zawsze dobrać określony moment obrotowy do swoich potrzeb. Duże klucze będą odpowiednie dla masywnych śrub w kołach samochodowych. Te mniejsze sprawdzą się przy precyzyjnej pracy i niewielkich elementach. Jako przykłady nastawienia klucza można wskazać:

• do śrub kół — między 40 a 200 Nm,
• do elementów silnika - 20-40 Nm,
• do części rowerowych — około 5 Nm dla małych elementów, dla większych, jak koła - 40-45 Nm.

Dlaczego odpowiedni dobór siły dokręcania jest tak ważny? Z bardzo prostego powodu. Za luźna śruba może odpaść w trakcie pracy mechanizmu. Z kolei za silne dokręcenie może uszkodzić dany element. Nikt nie chce usłyszeń dźwięku pękającej śruby w rowerze za 40 tysięcy złotych. Albo w samochodzie za 200 tysięcy złotych.

Jak dobrać rozmiar klucza dynamometrycznego?

Rozmiar zabieraka powinien być dopasowany do specyfiki pracy. Do ciężkich prac trzeba sięgnąć po klucz półcalowy. Mniejsze śruby można dokręcać kluczem ⅜’’. Jedna czwarta cala to dobry wybór do drobnych połączeń, które nie wymagają dużo siły.

Ile kosztuje kalibracja klucza dynamometrycznego?

Cena usługi kalibracyjnej zależy od tego, do jakiego momentu obrotowego ma zostać dostosowane urządzenie. Kalibracja może być też przeprowadzana w jednym albo w obu kierunkach. Cena wynosi zwykle od kilkudziesięciu złotych (dla przedziału do 500 Nm) do 400-500 zł dla dwukierunkowej kalibracji (w przedziale 2000 Nm i więcej).

Ustawienie odpowiedniej siły dokręcania daje gwarancję bezpiecznej pracy z każdym rodzajem śruby. Jeśli lubisz majsterkować przy samochodzie, motocyklu lub rowerze, klucz dynamometryczny będzie nieoceniony w twoim warsztacie. Sprawdź ofertę sklepu Narzedziownia.shop i wybieraj narzędzia renomowanych producentów.
